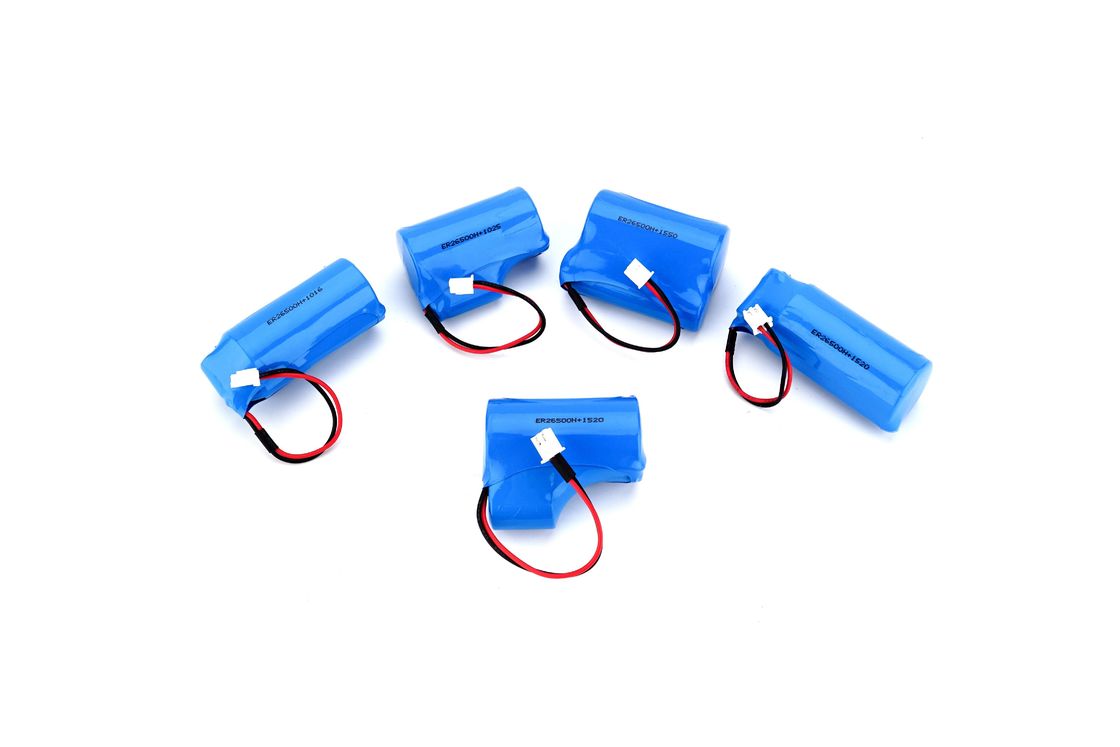

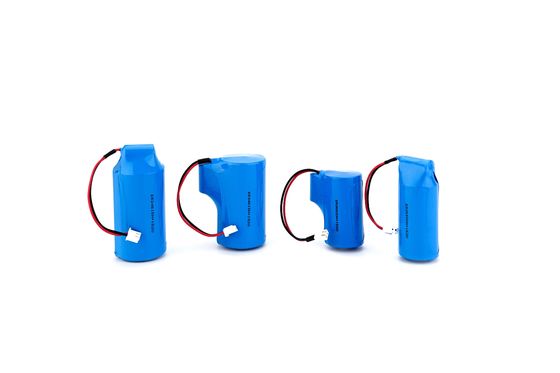

แบตเตอรี่ Li-SOCl2 + SLC แบบ ER34615H + SLC1550

แบตเตอรี่ Li-SOCl2 + รุ่น SLC ER34615H + SLC1550 สำหรับโซลูชัน IOT LPWAN; ETC; มิเตอร์น้ำ



ข้อมูลจำเพาะของผลิตภัณฑ์





Li-SOCl₂แบตเตอรี่ + SLC



รุ่น: ER34615H + SLC1550









• ขอบเขต

เอกสารนี้ใช้กับ ER34615 + SLC1550 (Li / SOCl₂) ชุดแบตเตอรี่ที่จัดหาโดย MAXPOWER ระบุคุณภาพ วิธีการทดสอบ ประสิทธิภาพ การประกันคุณภาพ และเรื่องที่ต้องให้ความสนใจ ฯลฯ

• ประเภทแบตเตอรี่

ลิเธียมไทโอนิลคลอไรด์ + ตัวเก็บประจุ Super Lion

• Gลักษณะทั่วไป

ตารางที่ 1

เลขที่	Iรายการ	ลักษณะ	Rข้อสังเกต
1	ประเภท	ER34615 + SLC1550	แบตเตอรี่ชนิด Bobbin (ER34615) ตัวเก็บประจุแบตเตอรี่ลิเธียมไอออน (SLC1550)
2	เล็กน้อย แรงดันไฟฟ้า	3.6V	ทดสอบด้วยโหลด 36KΩ/0.1mA ที่ +20±5℃
3	ความจุเล็กน้อย	19Ah	ที่โหลด 1.8kΩ/2mA, ตัดไฟ 2.0V, +20±5℃ (ค่าความจุที่วัดได้จริงจะเปลี่ยนแปลงไปตามกระแสไฟที่ปล่อย, อุณหภูมิ และแรงดันไฟฟ้าที่ตัดไฟ)
4	อุณหภูมิในการทำงาน	-40℃~+85℃	การทำงานภายใต้อุณหภูมิที่สูงกว่าอุณหภูมิแวดล้อมอาจทำให้ความจุลดลงและอ่านค่าแรงดันไฟฟ้าได้ต่ำลงในช่วงเริ่มต้นของพัลส์ หากใช้อุณหภูมิสูงอย่างต่อเนื่องเกิน +40℃ หรืออุณหภูมิต่ำถึง -20℃ โปรดปรึกษา EVE
5	ขนาดภายนอก	/	โปรดอ้างอิงภาพวาดการผลิต
6	น้ำหนักเล็กน้อย	ประมาณ 120g









4.ลักษณะที่ปรากฏ

4.1ลักษณะที่ปรากฏ

ลักษณะของเซลล์ ไม่มีรอยขีดข่วน บวม เสียรูป กัดกร่อน การรั่วไหลของอิเล็กโทรไลต์ และข้อบกพร่องอื่นๆ

4.2 เครื่องหมายและฉลาก

4.2.1 เครื่องหมาย

ฉลากแบตเตอรี่มีดังต่อไปนี้: รุ่น, ประเภท, ชื่อบริษัท, แรงดันไฟฟ้า, เครื่องหมายบวกและลบ, เนื้อหาคำเตือนด้านความปลอดภัย, เครื่องหมายรับรอง, ป้ายห้ามทิ้ง

4.2.2 วันที่ผลิต

DD/MM/YY พิมพ์บนปลอกแบตเตอรี่

เช่น: DD/MM/YY: DD-วัน, MM-เดือน, YY-ปี



5.ประสิทธิภาพทางไฟฟ้าทั่วไป



เลขที่	Iรายการ	ลักษณะ	Rข้อสังเกต
1	กระแสพัลส์สูงสุด/mA	2000	@23±5℃,1s เปิด/1s ปิด
2	แรงดันไฟฟ้าปล่อยพัลส์	3.20V	2.0A, ปล่อยไฟ 1 วินาที, 20±5℃
3	กระแสไฟรั่ว@RT	＜5μA	＜30℃
4	กระแสไฟรั่ว@HT	＜15μA	60～80℃



6.รายการตรวจสอบ, คำสั่ง, วิธีการขาย และเกณฑ์การตัดสินความจุ

6.1รายการตรวจสอบ, คำสั่ง, วิธีการขาย

ตารางที่ 3

เลขที่	รายการ	การขาย (GB2828.1.2012)
		ระดับ QC	AQL
6.1	แรงดันไฟฟ้าเปิด	Ⅱ	0.065
6.2	แรงดันไฟฟ้าโหลด	Ⅱ	0.065
6.3	ลักษณะที่ปรากฏ	Ⅱ	1.0
6.4	ขนาด	S-1	1.0
6.5	ความจุ	เป็นการทดสอบแบบทำลาย ลูกค้าสามารถกำหนดได้ตามสถานการณ์จริง

หมายเหตุ: เว้นแต่จะระบุไว้เป็นอย่างอื่น รายการข้างต้นควรได้รับการทดสอบภายใน 45 วันนับจากวันที่ได้รับแบตเตอรี่

6.2 การตัดสินความจุ

6.2.1 หากความจุเฉลี่ยไม่น้อยกว่าค่ามาตรฐานที่ระบุในตารางที่ 2 และไม่มีแบตเตอรี่ต่ำกว่า 90% ของค่า ความจุของแบตเตอรี่มีคุณสมบัติเหมาะสม

6.2.2 หากความจุเฉลี่ยต่ำกว่าค่ามาตรฐานที่ระบุในตารางที่ 2 และแบตเตอรี่บางส่วนต่ำกว่า 90% ของค่า ให้ทำการทดสอบซ้ำ หากความจุเฉลี่ยไม่น้อยกว่าค่ามาตรฐานที่ระบุในตารางที่ 2 และไม่มีแบตเตอรี่ต่ำกว่า 90% ของค่า ความจุของแบตเตอรี่มีคุณสมบัติเหมาะสม

6.2.3 หากความจุเฉลี่ยต่ำกว่าค่ามาตรฐานที่ระบุในตารางที่ 2 และแบตเตอรี่บางส่วนต่ำกว่า 90% ของค่าในระหว่างการทดสอบครั้งที่สอง ความจุของแบตเตอรี่ไม่มีคุณสมบัติเหมาะสม

7.ความปลอดภัยและประสิทธิภาพด้านสิ่งแวดล้อม

7.1 ประสิทธิภาพด้านสิ่งแวดล้อม

7.1.1 การทดสอบวงจรความร้อน

แบตเตอรี่ถูกวางไว้ในห้องทดสอบและอยู่ภายใต้วงจรต่อไปนี้:
　a＝ 30 นาที เพิ่มขึ้นเป็น 70±3℃, รักษาไว้ 4 ชั่วโมง
　b＝ 30 นาที ปล่อยไปที่ 20±3℃, รักษาไว้ 2 ชั่วโมง
　c＝ 30 นาที ปล่อยไปที่ -40±3℃, รักษาไว้ 4 ชั่วโมง
　d＝ 30 นาที ปล่อยไปที่ 20±3℃
　e＝ ทำซ้ำลำดับเป็นเวลา 9 รอบ
　f＝ หลังจาก 10 รอบ แบตเตอรี่จะถูกวางไว้เป็นเวลา 7 วัน
เกณฑ์ผ่าน/ไม่ผ่าน: ผู้ขายจะต้องไม่ระเบิดหรือติดไฟ นอกจากนี้ ผู้ขายจะต้องไม่มีการรั่วไหล

7.1.2 การจำลองระดับความสูง

แบตเตอรี่ที่ขายจะต้องเก็บไว้เป็นเวลา 6 ชั่วโมงที่ความดันสัมบูรณ์ 11.6KPa (1.68psi) และอุณหภูมิ 20±3℃ (68±5°F)

เกณฑ์ผ่าน/ไม่ผ่าน: แบตเตอรี่จะต้องไม่มีการระเบิดหรือติดไฟอันเป็นผลมาจากการทดสอบการจำลองระดับความสูง นอกจากนี้ ผู้ขายจะต้องไม่มีการระบายอากาศหรือการรั่วไหล

7.1.3 การทดสอบการตก

เซลล์ตกจากความสูง 1.9 เมตรลงบนพื้นซีเมนต์ (ทั้งหมด 10 ครั้ง)

เกณฑ์ผ่าน/ไม่ผ่าน: แบตเตอรี่ที่ขายจะต้องไม่มีการระเบิดหรือติดไฟ นอกจากนี้ ผู้ขายจะต้องไม่มีการระบายอากาศหรือการรั่วไหล

7.1.4 การทดสอบการสั่นสะเทือน

ความถี่ในการสั่นสะเทือนของแบตเตอรี่จะต้องแตกต่างกันไปในอัตรา 1 เฮิรตซ์ต่อนาทีระหว่าง 10 ถึง 55 เฮิรตซ์ และกลับมาในเวลาไม่น้อยกว่า 90 หรือมากกว่า 100 นาที ทดสอบในสามทิศทางที่ตั้งฉากซึ่งกันและกัน

เกณฑ์ผ่าน/ไม่ผ่าน: แบตเตอรี่ที่ขายจะต้องไม่มีการระเบิดหรือติดไฟ นอกจากนี้ ผู้ขายจะต้องไม่มีการระบายอากาศหรือการรั่วไหล

7.2 การทดสอบความปลอดภัย

7.2.1 การให้ความร้อน

แบตเตอรี่ถูกให้ความร้อนในเตาอบพาความร้อนแบบแรงโน้มถ่วงหรือเตาอบหมุนเวียนอากาศ อุณหภูมิของเตาอบจะต้องเพิ่มขึ้นในอัตรา 5±3℃ ต่อนาทีเป็นอุณหภูมิ 130±2℃ และคงอยู่เป็นเวลา 10 นาทีที่อุณหภูมินั้นก่อนที่จะยุติการทดสอบ

เกณฑ์ผ่าน/ไม่ผ่าน: แบตเตอรี่ที่ขายจะต้องไม่มีการระเบิดหรือติดไฟ

7.2.2 Iact

เซลล์ทดสอบถูกวางบนพื้นผิวเรียบ เหล็กเส้นขนาดเส้นผ่านศูนย์กลาง 5/8 นิ้ว (15.8 มม.) ถูกวางไว้ตรงกลางของเซลล์ ความยาวของแท่งควรยาวอย่างน้อยเท่ากับความกว้างของเซลล์ น้ำหนัก 20 ปอนด์ (9.1 กก.) ถูกปล่อยจากความสูง 24 ± 1 นิ้ว (610 ± 25 มม.) ลงบนเซลล์

เกณฑ์ผ่าน/ไม่ผ่าน: เซลล์จะต้องไม่ระเบิดหรือติดไฟ

7.2.3 การทดสอบการบด

เซลล์ถูกบดระหว่างพื้นผิวแข็งเรียบสองพื้นผิว (เช่น เหล็ก) การบดดำเนินต่อไปจนกระทั่งใช้แรง 3000 ปอนด์ (13kN±0.78kN) โดยลูกสูบไฮดรอลิกที่มีเส้นผ่านศูนย์กลาง 32 มม. กดต่อไปจนกว่าแรงดันจะสูงถึง 17.2a เมื่อได้รับแรงดันสูงสุดแล้ว ก็จะถูกปล่อย

เกณฑ์ผ่าน/ไม่ผ่าน: แบตเตอรี่ที่ขายจะต้องไม่มีการระเบิดหรือติดไฟ

7.2.4 การปล่อยประจุแบบบังคับ

เซลล์ที่ปล่อยประจุจนหมดจะต้องถูกปล่อยประจุแบบบังคับโดยเชื่อมต่อแบบอนุกรมกับเซลล์ที่ชาร์จเต็มแล้วชนิดเดียวกัน จำนวนเซลล์ที่ชาร์จเต็มแล้วที่จะเชื่อมต่อแบบอนุกรมกับเซลล์ที่ปล่อยประจุแล้วจะต้องเท่ากับจำนวนสูงสุดลบหนึ่งของเซลล์ที่จะครอบคลุมสำหรับการใช้งานแบบอนุกรม ความต้านทานโหลดของวงจรน้อยกว่า 0.1Ω เซลล์จะต้องปล่อยประจุจนกว่าจะเกิดไฟไหม้หรือระเบิด หรือจนกว่าจะถึงสถานะการปล่อยประจุจนหมดน้อยกว่า 0.2V และอุณหภูมิของตัวเรือนแบตเตอรี่กลับสู่ ±10℃(+18ºF) ของอุณหภูมิแวดล้อม

เกณฑ์ผ่าน/ไม่ผ่าน: เซลล์จะต้องไม่มีการระเบิดหรือติดไฟ

7.2.5 การลัดวงจรภายนอก

เชื่อมต่อขั้วบวกและขั้วลบของแบตเตอรี่ด้วยลวด Cu (ความต้านทานภายใน ＜ 0.1 โอห์ม) แบตเตอรี่ถูกปล่อยประจุจนกว่าจะเกิดไฟไหม้หรือระเบิด หรือจนกว่าจะถึงการปล่อยประจุจนหมดและอุณหภูมิของตัวเรือนเซลล์กลับสู่อุณหภูมิแวดล้อม

เกณฑ์ผ่าน/ไม่ผ่าน: แบตเตอรี่ที่ขายจะต้องไม่มีการระเบิดหรือติดไฟ

7.2.6 การชาร์จซ้ำแบบบังคับ

แบตเตอรี่ที่ทดสอบอยู่ภายใต้กระแสไฟชาร์จสามเท่าของกระแสไฟที่ผู้ผลิตระบุโดยการเชื่อมต่อไฟ DC กระแสไฟชาร์จที่ระบุจะต้องได้รับโดยการเชื่อมต่อตัวต้านทานขนาดและค่าที่ระบุ

เวลาทดสอบคำนวณจากสูตร:

T_c=2.5*C/(3*I_c)

ซึ่ง

T_c——เวลาในการชาร์จ, ชั่วโมง, Tc≥7Hour；

C——ความจุเล็กน้อย, Ah；

I_c——กระแสไฟชาร์จสูงสุด, mA ER18505 กระแสไฟชาร์จสูงสุดคือ 0.015A

เกณฑ์ผ่าน/ไม่ผ่าน: เซลล์จะต้องไม่มีการระเบิดหรือติดไฟ

8.เงื่อนไขด้านความปลอดภัย

8.1 ก่อนใช้งาน ห้ามนำแบตเตอรี่ออกจากบรรจุภัณฑ์เดิม

8.2 ห้ามวางแบตเตอรี่กระจัดกระจายรวมกันเพื่อหลีกเลี่ยงการลัดวงจรโดยไม่ได้ตั้งใจ

8.3 ห้ามให้ความร้อนแบตเตอรี่เกิน 100 ℃ หรือเผา

8.4 ห้ามชาร์จแบตเตอรี่ซ้ำ

8.5 ห้ามผสมกับแบตเตอรี่ยี่ห้อ รุ่น หรือประเภทต่างๆ

8.6 ห้ามผสมแบตเตอรี่ใหม่และแบตเตอรี่ที่ใช้แล้ว

8.7 ห้ามถอดประกอบหรือเปิดแบตเตอรี่

8.8 ห้ามลัดวงจรแบตเตอรี่หรือสัมผัสขั้วบวกและขั้วลบในทางกลับกัน

8.9 ห้ามบัดกรีบนพื้นผิวแบตเตอรี่

8.10 ห้ามทดสอบสภาพแวดล้อมและความปลอดภัยภายใต้การอัดขึ้นรูปโดยไม่มีการป้องกันใดๆ

8.11 ห้ามใช้หรือเก็บแบตเตอรี่ในสภาพเปียกโดยไม่มีการป้องกัน

8.12 ไม่อนุญาตให้ใช้แบตเตอรี่มากเกินไปในอุปกรณ์โดยไม่ได้ตั้งค่าแรงดันไฟฟ้าที่ตัดไฟ หลังจากถึงแรงดันไฟฟ้าที่ตัดไฟแล้ว ควรนำออกจากอุปกรณ์ทันทีเพื่อหยุดการทำงาน

8.13 หยุดใช้หากพบว่าแบตเตอรี่มีความร้อน กลิ่น สีเปลี่ยน รูปทรงผิดปกติ หรือความผิดปกติอื่นๆ ในระหว่างการใช้งานหรือการจัดเก็บ

8.14 แบตเตอรี่ที่ใช้แล้วควรจัดการตามข้อบังคับด้านสิ่งแวดล้อมในท้องถิ่นและฝังลึกลงไปใต้ดินหรือในน้ำเกลือ

8.15 หากของเหลวกระเด็นใส่ผิวหนัง ดวงตา และเสื้อผ้า ให้ล้างออกทันทีด้วยน้ำปริมาณมาก จากนั้นรีบไปพบแพทย์ทันที

8.การจัดเก็บ

9.1 ควรใช้และเก็บแบตเตอรี่ให้ห่างจากไฟฟ้าสถิต

9.2 แบตเตอรี่จะต้องเก็บไว้ไม่เกิน 30 องศาเซลเซียส และความชื้นสัมพัทธ์ 45% - 75%

9.3 เก็บแบตเตอรี่ให้ห่างจากแหล่งความร้อน ห่างจากก๊าซกัดกร่อน หลีกเลี่ยงแสงแดดโดยตรง และตรวจสอบให้แน่ใจว่าพื้นที่จัดเก็บสะอาด เย็น แห้ง และมีการระบายอากาศ

9.4 ความสูงของกล่องบรรจุแบตเตอรี่จะต้องไม่เกิน 1.5 เมตร และกล่องไม้จะต้องไม่เกิน 3 เมตร

9.5 แบตเตอรี่ควรคงสภาพการจัดเก็บเดิมเมื่อไม่ใช้งาน หลังจากนำบรรจุภัณฑ์ออกแล้ว ไม่ควรวางแบตเตอรี่ซ้อนกันอย่างผิดปกติ

10.การขนส่ง

10.1 แบตเตอรี่เป็นไปตามข้อกำหนดการทดสอบและเกณฑ์ของคู่มือ UN, ส่วนที่ III, ส่วนย่อย 38.3

10.2 แบตเตอรี่ควรได้รับการปกป้องจากแสงแดด ไฟไหม้ ฝน การแช่ และสารกัดกร่อนในการขนส่ง

10.3 การจัดการและการขนถ่ายควรทำด้วยความระมัดระวัง

10.4 สำหรับการขนส่งระยะไกล เช่น การขนส่งทางเรือ ควรเก็บให้ห่างจากเครื่องยนต์ และในฤดูร้อนไม่ควรอยู่ในสภาพแวดล้อมที่ไม่มีอากาศเป็นเวลานาน

11.มีผล

11.1 เนื่องจากภาวะพาสซิเวชันของแรงดันไฟฟ้าเป็นคุณสมบัติพื้นฐานของแบตเตอรี่ลิเธียมไทโอนิลคลอไรด์ หากแบตเตอรี่จะไม่ติดตั้งภายใน 3 เดือน เราขอแนะนำให้เปิดใช้งานแบตเตอรี่ก่อนใช้งาน โปรดปรึกษา MAXPOWER สำหรับแผนการเปิดใช้งาน

11.2 ในการใช้งานจริง ลูกค้าควรรับผิดชอบต่อความเข้ากันได้และความน่าเชื่อถือของแบตเตอรี่และอุปกรณ์

11.3 ในสถานการณ์ใดๆ ต่อไปนี้ MAXPOWER จะไม่รับผิดชอบใดๆ: ลูกค้าล้มเหลวในการรักษา การใช้งาน การติดตั้ง การทดสอบ การบำรุงรักษา และการตรวจสอบแบตเตอรี่อย่างเหมาะสม หรือไม่ปฏิบัติตามคำแนะนำที่ให้ไว้ในข้อมูลจำเพาะ หมายเหตุ เงื่อนไข และคำแนะนำอื่นๆ ของ MAXPOWER

11.4 ข้อมูลจำเพาะนี้ได้รับการยอมรับหลังจาก 6 เดือนนับจากวันที่ออกหากไม่ได้รับเงินคืน

12.คำแถลง

หากคุณมีคำถามใดๆ เกี่ยวกับข้อมูลจำเพาะของผลิตภัณฑ์ โปรดติดต่อ MAXPOWER MAXPOWER ขอสงวนสิทธิ์ในการแก้ไขข้อมูลจำเพาะของผลิตภัณฑ์

13.ขนาดแบตเตอรี่
